Elektronik Kart Yapısı, Elektronik Kart Üretim Süreçleri ve Elektronik Kart Kullanım Alanları

SCE Elektronik olarak elektronik kart üretim süreçlerinde edindiğimiz tecrübeye dayanarak, elektronik kartların yapısını, üretim aşamalarını ve farklı sektörlerdeki kullanım alanlarını bu yazımızda ele alıyoruz. Elektronik kartlar; akıllı telefonlardan otomotiv sistemlerine, beyaz eşyalardan endüstriyel makinelere ve sağlık teknolojilerine kadar çok farklı ürünlerin elektronik altyapısında önemli bir görev üstleniyor.

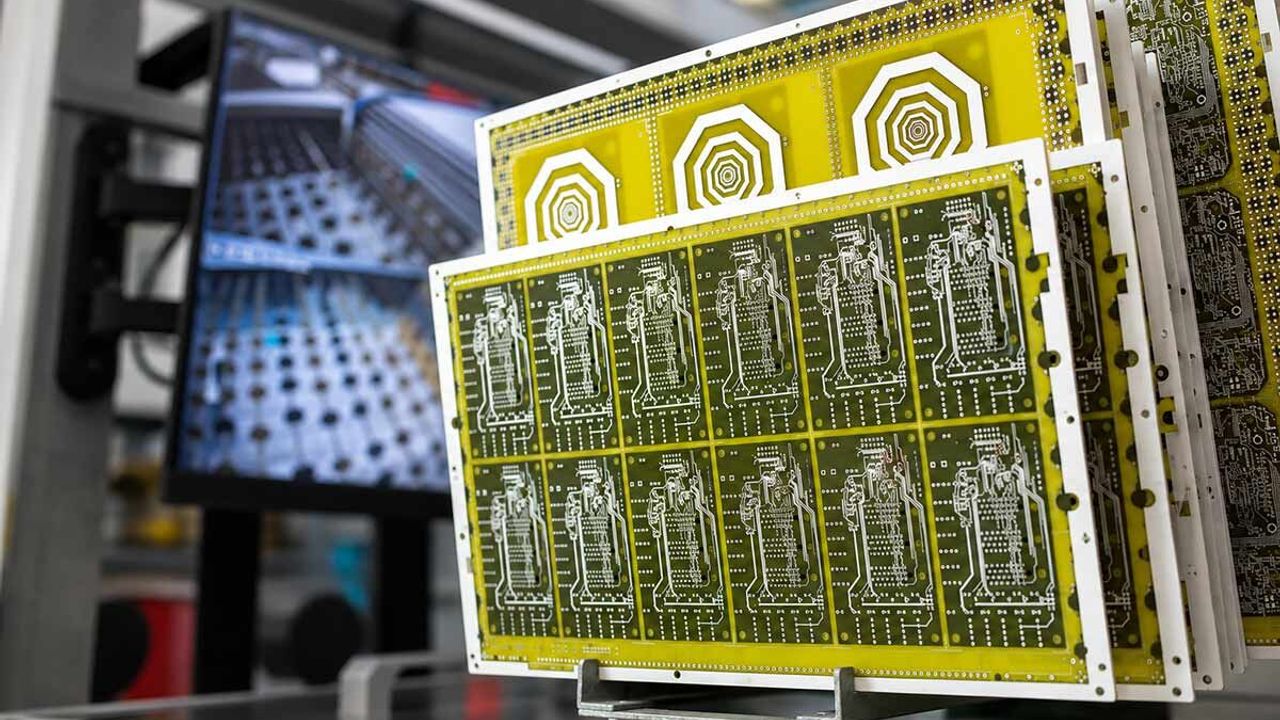

Elektronik Kart Nedir?

Elektronik kart, elektronik bileşenlerin belirli bir düzen içerisinde bir araya getirilmesini ve aralarındaki elektriksel bağlantıların sağlanmasını mümkün kılan yapıdır. Kart üzerinde direnç, kondansatör, entegre devre, transistör, konnektör ve benzeri birçok komponent bulunabilir. Bu komponentlerin doğru şekilde yerleştirilmesi ve birbirleriyle tasarıma uygun biçimde bağlantı kurması, kartın hedeflenen işlevi yerine getirmesi açısından temel önem taşır.

Teknik açıdan elektronik kart kavramı çoğu zaman PCB ve PCBA kavramlarıyla birlikte kullanılır. PCB (Printed Circuit Board), komponentlerin yerleştirileceği ve elektriksel bağlantıların oluşturulacağı baskılı devre kartını ifade eder. Komponentlerin PCB üzerine monte edilmesi ve lehimlenmesi ile ise işlevsel bir PCBA, yani baskılı devre kartı montajı ortaya çıkar.

Elektronik Kartın Temel Yapısı

Elektronik kartın yapısı, kullanılacağı ürüne ve devrenin karmaşıklığına göre değişebilir. Kartın temelinde genellikle yalıtkan bir taşıyıcı malzeme ve bunun üzerinde bulunan bakır iletken katmanlar yer alır. Bakır yollar, komponentler arasındaki elektriksel bağlantıları oluşturur. Tasarımın gerektirdiği bağlantı yoğunluğuna göre tek katmanlı, çift katmanlı veya çok katmanlı kart yapıları tercih edilebilir.

Tek Katmanlı, Çift Katmanlı ve Çok Katmanlı Kartlar

Tek katmanlı kartlar daha basit devre yapılarında kullanılabilir. Çift katmanlı kartlarda kartın iki yüzünde de iletken yapılar bulunur ve daha fazla bağlantı esnekliği sağlanır. Çok katmanlı kartlarda ise birden fazla bakır katman yalıtkan malzemelerle birlikte oluşturulur. Biz SCE Elektronik olarak katman sayısının yalnızca bağlantı sayısına göre değil; tasarımın elektriksel, mekanik ve üretim gereksinimleri birlikte değerlendirilerek belirlenmesinin önemli olduğunu düşünüyoruz.

Elektronik Kart Nasıl Üretilir?

Bir elektronik kartın üretimi tek bir işlemden oluşmaz. Tasarımın hazırlanmasından PCB üretimine, komponent tedarikinden dizgiye ve son kontrollere kadar birbirini tamamlayan aşamalar bulunur. Genel üretim akışını; devre tasarımı, PCB tasarımı, PCB üretimi, komponent tedariği, PCB dizgi, lehimleme, kalite kontrol ve test şeklinde özetleyebiliriz.

Devre ve PCB Tasarımı

Üretimden önce devrenin gerçekleştireceği işlevler belirlenir ve şematik tasarım hazırlanır. Ardından komponentlerin fiziksel yerleşimi ve kart üzerindeki bağlantıları oluşturulur. Bizim açımızdan üretilebilirlik de tasarımın önemli bir parçasıdır. Komponent yerleşimi, izler, güç hatları, mekanik kısıtlar ve üretim yöntemi birlikte değerlendirilmeden hazırlanan bir tasarım, sonraki üretim aşamalarında gereksiz zorluklara neden olabilir.

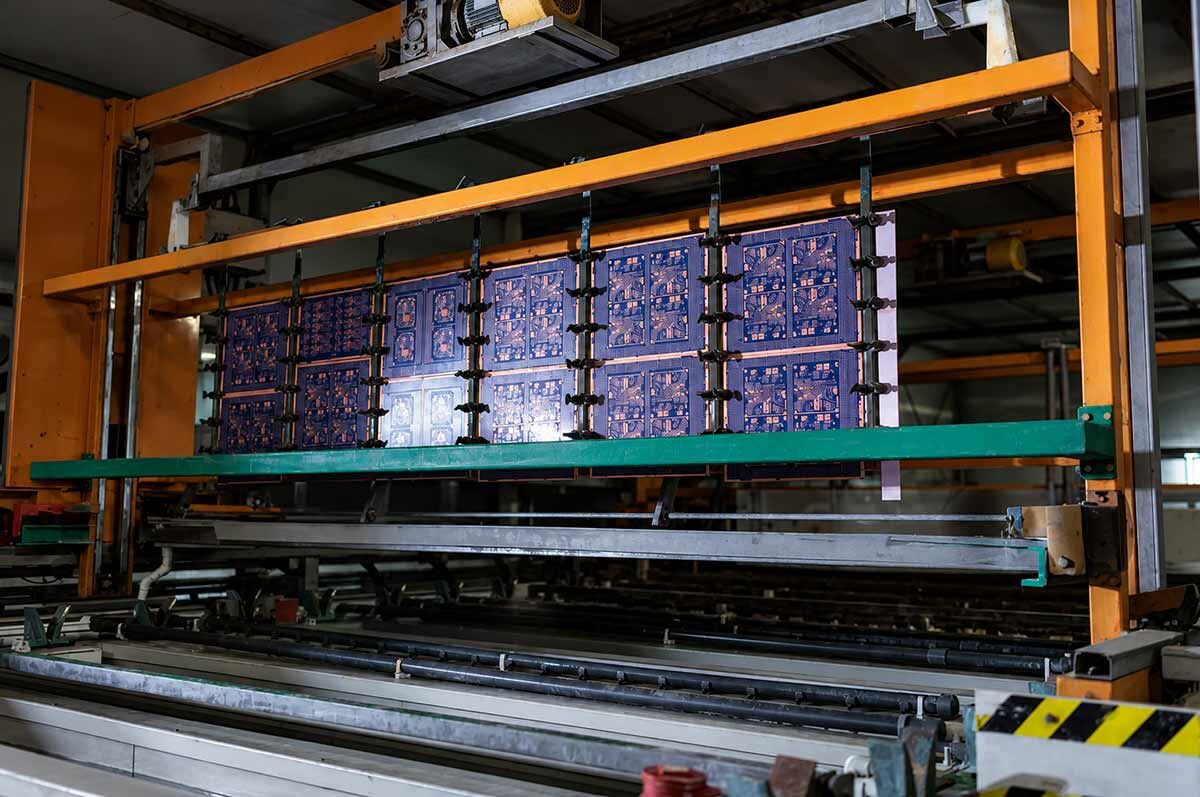

PCB Üretimi ve PCB Dizgi

PCB tasarımından elde edilen üretim verilerine göre fiziksel kart oluşturulur. Sonrasında elektronik komponentler PCB üzerine yerleştirilir ve uygun yöntemlerle lehimlenir. Projenin özelliklerine göre SMT, THT veya her iki yöntemin birlikte kullanıldığı hibrit dizgi uygulanabilir. SCE Elektronik olarak prototipten seri üretime kadar farklı üretim ihtiyaçlarında, kartın özelliklerine ve projenin gereksinimlerine uygun üretim yaklaşımını belirlemeye önem veriyoruz.

Kalite Kontrol ve Test

Üretimin tamamlanmasından sonra kartın yalnızca görsel olarak değil, gerekli olduğu durumlarda otomatik ve fonksiyonel yöntemlerle de kontrol edilmesi gerekir. Ürünün yapısına bağlı olarak AOI, X-Ray ve fonksiyonel testler gibi yöntemlerden yararlanılabilir. Kalite kontrolün amacı yalnızca hatalı kartı ayırmak değil, üretim sürecinin tekrarlanabilir ve güvenilir olmasını desteklemektir.

Elektronik Kartlarda Kalite Neden Önemlidir?

Elektronik kartın kalitesi, ürünün güvenilirliği ve kullanım ömrü üzerinde doğrudan etkili olabilir. Komponentlerin doğru seçilmesi, uygun yerleşim, lehim bağlantılarının kalitesi, üretim parametrelerinin kontrolü ve test süreçlerinin uygulanması birlikte değerlendirilmelidir. Özellikle otomotiv, endüstriyel otomasyon, enerji ve sağlık teknolojileri gibi güvenilirliğin kritik olduğu uygulamalarda üretim disiplininin önemi daha da artar.

Elektronik Kartların Kullanım Alanları

Otomotiv Elektroniği

Motor kontrol üniteleri, sensörler, gösterge sistemleri ve çeşitli elektronik modüllerde elektronik kartlardan yararlanılır.

Beyaz Eşya ve Ev Elektroniği

Kontrol kartları, güç kartları ve sürücü devreleri farklı ev cihazlarının elektronik alt yapısında görev yapabilir.

Endüstriyel Otomasyon

PLC sistemleri, kontrol üniteleri, güç kaynakları ve motor sürücüleri gibi uygulamalarda elektronik kartlar kullanılır.

Sağlık Teknolojileri

Tıbbi cihazlar, ölçüm sistemleri ve çeşitli elektronik ekipmanlarda güvenilir kart üretimi önem taşır.

Telekomünikasyon ve Enerji

Sinyal işleme, haberleşme ve güç yönetimi gibi uygulamalarda farklı özelliklere sahip elektronik kartlar kullanılabilir.

SCE Elektronik Olarak Elektronik Kart Üretimine Yaklaşımımız

SCE Elektronik olarak elektronik kart üretimini yalnızca komponentlerin PCB üzerine yerleştirilmesinden ibaret görmüyoruz. Tasarımın üretilebilirliğinden komponent yönetimine, PCB dizgiden kalite kontrol ve test süreçlerine kadar üretimin bütün aşamalarının birbiriyle uyumlu ilerlemesine önem veriyoruz. Prototip çalışmalarından seri üretime kadar farklı ihtiyaçlara yönelik üretim altyapımız ve mühendislik yaklaşımımızla projelerin gereksinimlerine uygun çözümler geliştirmeyi hedefliyoruz.

Elektronik kart üretimi hakkında daha fazla bilgi edinmek isteyen firmalar için doğru üretici seçiminde; üretim altyapısının yanı sıra mühendislik desteği, kalite kontrol süreçleri, test kabiliyeti ve üretim deneyiminin birlikte değerlendirilmesini öneriyoruz.
